液压双控翻板闸门

onecate2
\
【江河水利】水力液压双控翻板闸门:水力自控翻板闸门必须在水位达到一定水位才能逐渐开启,而且开度越大所需要的水位越高,往往会出现小洪水(如一年一遇,两年一遇)情况时,上游水位达不到闸门全开水位高度,闸门不能打开,导致过洪能力,不能满足泄洪要求,造成上游水位超过设计要求,而大洪水(如五年或十年一遇)情况时,闸门可以打开而满足泄洪要求的情况;水位降低到一定高度(一般降低到闸门蓄水高度的90%~95%)才能关闭,会出现一定的水头损失。
此特性是水力自控翻板闸门原理确定的,如果使用中需要对水位进行调控必须通过外部力量才能实现。

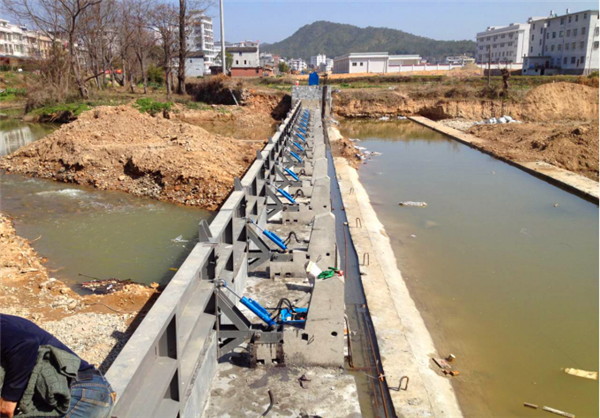

简单而且有效的方法***是在水力自控翻板闸门的基础上增设液压系统,在支墩与支腿间安装液压油缸,在坝端设立液压控制系统,用油管将油缸和控制系统进行连接,通过操纵液压控制开关,实现液压油缸的伸缩,使闸门能够在任意位置打开、关闭、停留。
每扇闸门都是独立的,可根据需要打开或关闭任意一扇或几扇闸门。
不需要人工调控水位时,液压系统是不工作的,油缸处于自由伸缩状态下,闸门仍然可以实现水力自控翻板闸门的运行状态。
